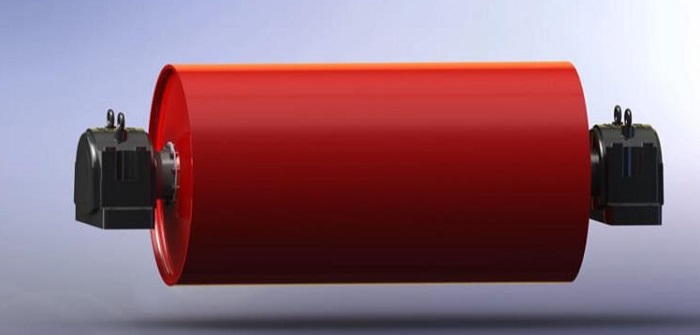

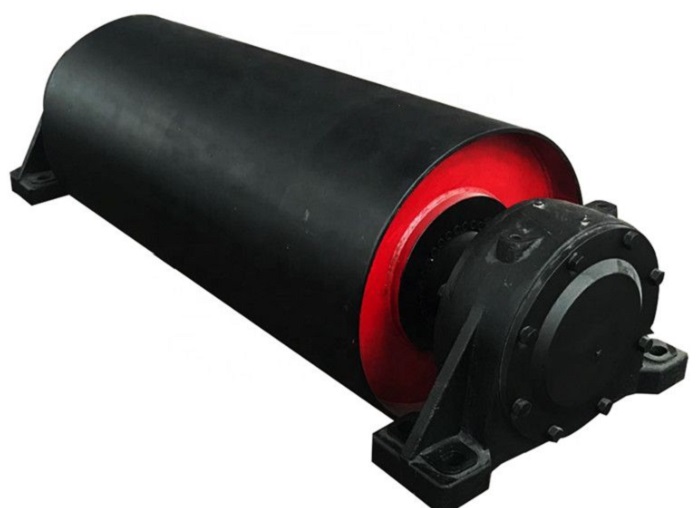

بكرة ثني الذيل(يشار إليها غالبًا باسم "الأسطوانة المتغيرة للاتجاه" أو "الدليل" باللغة الصينية) هو عنصر رئيسي في أنظمة ناقل الحزام. تتمثل وظائفها الرئيسية في تغيير اتجاه تشغيل حزام النقل وتحسين زاوية التلامس باستخدام أسطوانة محرك الأقراص ، مما يضمن استقرار وكفاءة عملية النقل. فيما يلي نظرة عامة مفصلة:
الوظائف والأدوار الأساسية
التحكم في الاتجاه:كمكون أساسي في ذيل الناقل ، تمكن بكرة ثني الذيل حزام النقل من تشكيل دورة حلقة مغلقة من خلال إعادة التوجيه المادي ، ونقل المواد من نهاية التفريغ إلى نهاية التغذية. على سبيل المثال ، في النقل الطويل في المناجم أو الموانئ ، يمكنه توجيه الحزام حول المسارات المنحنية ، وتجنب التوتر غير المتكافئ الناجم عن أقسام مستقيمة طويلة بشكل مفرط.
تعزيز كفاءة الإرسال:بالضغط على حزام الناقل ،بكرة ثني الذيليمكن أن تزيد من زاوية التفاف (منطقة التلامس) مع بكرة الرأس ، وبالتالي تحسين الاحتكاك وتقليل خطر انزلاق الحزام. على سبيل المثال ، في البيئات الرطبة أو المتربة ، يمكن للطبول المتغيرة للاتجاه مع الطلاء المطاطي أو الخزفي أن تعزز بشكل كبير موثوقية الإرسال.
الشد الإضافي:في بعض التصميمات ، تتعاون بكرة ثني الذيل مع أجهزة شد لضبط توتر الحزام عن طريق ضبط موقعه ، مما يضمن أن يكون الحزام دائمًا في حالة عمل مثالية.
هيكل وتصميم المواد
الهيكل الأساسي:يتكون أسطوانة تغيير الاتجاه عادة من أربعة أجزاء: رمح ، محمل الإسكان ، الويب ، والأسطوانة. تتكون الأسطوانة من أنابيب فولاذية سلسة أو بنية ملحومة ، ويمكن تغطية سطحها بمواد مثل المطاط أو السيراميك لتعزيز مقاومة التآكل والاحتكاك. على سبيل المثال ، يمكن لطلاء السيراميك تمديد عمر خدمة الأسطوانة بمقدار 10 مرات ، مما يجعله مناسبًا للبيئات عالية الارتداد.
المحامل والتشحيم:تُستخدم محامل الأسطوانة الكروية في الغالب في السكن المحمل ، مما يسمح بزاوية الانحراف معينة لضمان تدوير الأسطوانة بمرونة حتى في ظل ظروف العمل المعقدة. تعد الإضافة المنتظمة للشحوم المستندة إلى الليثيوم خطوة صيانة رئيسية.
التصنيف والمواصفات:تصنيف بواسطة سعة الحمل في أنواع الضوء والمتوسطة والثقيلة. من النوع الخفيف: تحمل قطر التجويف 50-100 مم ، مناسب للناقلات الصغيرة ؛ النوع المتوسط: قطر التجويف 120-180 مم ، شائع في السيناريوهات الصناعية العامة ؛ النوع الثقيل: قطر التجويف 200-260 مم ، يستخدم في بيئات الحمل الثقيل مثل المناجم.
سيناريوهات التطبيق
الحقول الصناعية:يستخدم على نطاق واسع في المناجم والموانئ ومحطات الطاقة ومصانع الأسمنت وما إلى ذلك ، على سبيل المثال ، في نقل الفحم ، والطبول المتغيرة للاتجاه يمكن أن توجه الحزام حول العقبات بينما تحمل تأثير المواد الكبيرة.
القدرة على التكيف مع البيئات الخاصة:في الرطوبة العالية أو البيئات الموحلة ، يمكن أن تمنع التصميمات المختومة والمواد المقاومة للتآكل (مثل الفولاذ المقاوم للصدأ) الصدأ المكون ؛ في البيئات المتربة ، يقلل الهيكل المدمج تراكم المواد ، مما يضمن تشغيل مستقر طويل الأجل.
تصميمات جديدة:تتبنى بعض الطبول المتغيرة للاتجاه تقنية بكرة الذيل القابلة للتعديل (مثل التصميمات الحاصلة على براءة اختراع) ، والتي تعدل بشكل ديناميكي موضع الحزام من خلال الأجهزة الميكانيكية أو الهيدروليكية لتقليل الانحراف والارتداء.
الصيانة والقضايا الشائعة
عمليات تفتيش منتظمة:تحقق من المرونة الدورانية ، ودرجة حرارة تحمل ، وانحراف الحزام ؛ تنظيف وتشحيم عن طريق إزالة المواد الملتصقة على سطح الأسطوانة وتجديد مواد التشحيم كل 500 ساعة عمل.
الأخطاء النموذجية والتدابير المضادة:انحراف المواد: قد تتسبب المواد المتلألئة بين الحزام والأسطوانة في تمزيق الحزام أو تلف الأسطوانة ، مما يتطلب تركيب الكاشطات أو أجهزة مضادة للدخول ؛ ارتداء الطلاء: استبدال في الوقت المناسب لطبقات الطلاء البالية الشديدة لتجنب التلامس المعدني المباشر مما يؤدي إلى الانزلاق.
بكرة ثني الذيلهو "محور التوجيه" لنظام ناقل الحزام ، ويؤثر تصميمه بشكل مباشر على نقل الكفاءة وعمر خدمة المعدات. من خلال الاختيار بشكل مناسب (مثل استخدام طلاء السيراميك للارتداء العالي) وإجراء صيانة منتظمة (مثل التشحيم والتنظيف) ، يمكن تعظيم أدائها. مع تطوير الأتمتة الصناعية ، فإن التصميمات المبتكرة مثل بكرات الذيل القابلة للتعديل قد أدت إلى زيادة قدرتها على التكيف ، مما يتيح لها مواصلة لعب دور أساسي في التعامل مع المواد الحديثة.
