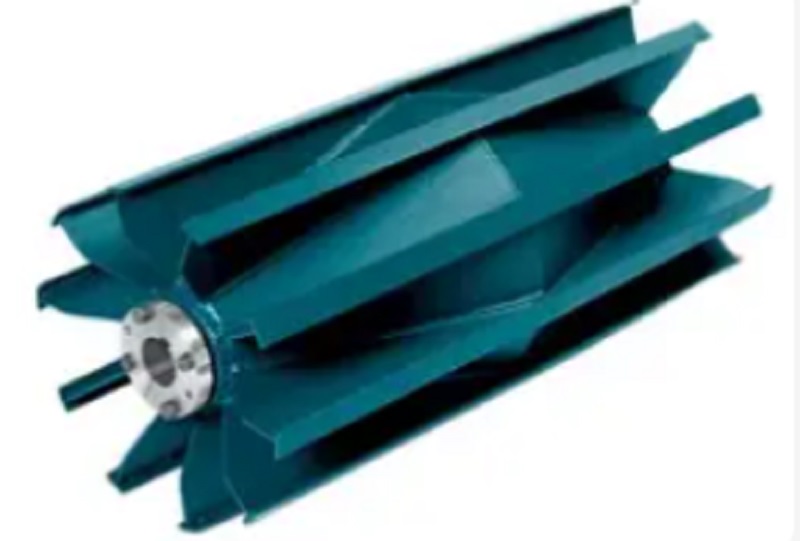

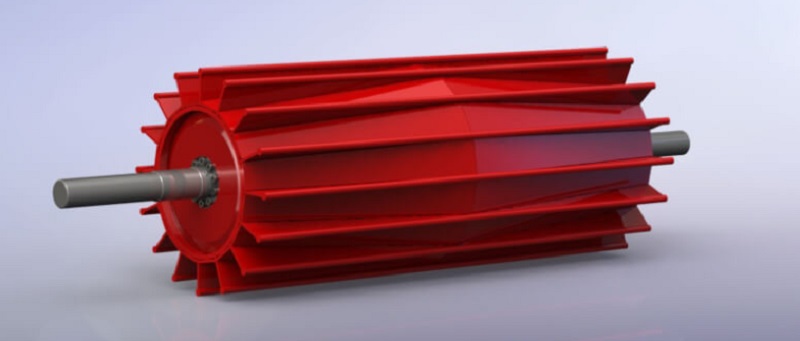

بكرة الجناح

التصميم والوظيفة

ميزة التصميم الأساسية لـبكرة الجناحهو "الأجنحة" الشعاعية (عادةً أشرطة أو ألواح فولاذية) تمتد إلى الخارج من محيط البكرة. تخدم هذه الأجنحة في المقام الأول وظيفتين رئيسيتين:

● سفك المواد: أنماط على شكل حرف V أو متعرجة (بكرات الجناح المتعرجة) يمكن أن تدفع بنشاط مواد متناثرة (مثل الحجارة ، الحطام) بعيدًا عن واجهة التلامس بين البكرة وحزام النقل ، مما يمنع الاحتفاظ المادي من التسبب في ثقوب حزام النقل ، أو سوء المعالجة ، أو التشوه الجناح.

● تنظيف حزام النقل: يولد التلامس المتقطع بين الأجنحة وحزام الناقل إجراءً صفعًا ، والذي يمكنه إزالة المواد الملتوية إلى حزام النقل ، وتقليل "Warkback" ، وتوسيع عمر خدمة حزام النقل بنسبة تصل إلى 30 ٪ مقارنة بالبكرات التقليدية.

المزايا الرئيسية

● تمديد عمر حزام النقل: عن طريق تقليل التشويش على المواد والانحناء الجناح ، فإنه يقلل من التآكل والأضرار الهيكلية لحزام النقل. على سبيل المثال ، يسمح التصميم بدون غطاء لبكرات HerringBone باستخدام أجنحة أكثر سمكًا ، مما يزيد من تعزيز المتانة.

● تقليل الضوضاء والاهتزاز: يمكن أن تقلل تصميمات الاتصال المستمرة (مثل بكرات الجناح الحلزوني) من الضوضاء بمقدار ما يصل إلى 50 ديسيبل مقارنة بالتقليديةالبكرات الجناح، تحسين السلامة في مكان العمل والكفاءة التشغيلية.

● الحلول المخصصة: تقدم الشركات المصنعة مجموعة متنوعة من المتغيرات ، بما في ذلك نماذج التعدين الشاقة (مع أضلاع تعزيز إضافية) وتصميمات محسنة للضوضاء لنقل الحبوب ، من بين أمور أخرى.

التطبيقات الصناعية

● أنظمة النقل: شائع الاستخدام في المواضع المعرضة لتراكم المواد ، مثل البكرات الذيل ، بكرات snub ، والبكرات الثني. على سبيل المثال ، في مناجم الفحم ، يمكن لبكرات الجناح المتعرجة (الهجين من التصميمات الحلزونية والجناح) أن تعالج بشكل أكثر فعالية مشكلات الغبار والمسد مقارنة بالبكرات الحلزونية التقليدية.

● البيئات القاسية: بالنسبة للسيناريوهات عالية الارتداد ، يمكن استخدام التقنيات ذات الصلة ، مع تعزيز الطلاء المتخصص بشكل كبير من مقاومة التآكل.

الاعتبارات الفنية

● سرعة حزام النقل وحجم البكرة: من الضروري موازنة قوة الطرد المركزي الناتجة عن البكرة الدوارة لمنع إلقاء المواد مرة أخرى على حزام النقل. على سبيل المثال ، قد تتطلب بكرة يبلغ قطرها 20 بوصة تعمل على ارتفاع 310 قدمًا في الدقيقة (FPM) تعديلات تصميم لمنع إعادة تلوث المواد.

● نقاط الصيانة: يعد الفحص المنتظم لسلامة الجناح وتزييت الحمل (على سبيل المثال ، البكرات المصممة لاستبدال العمود السهل) أمرًا بالغ الأهمية لمنع حالات الفشل.

في ملخص،البكرات الجناحهي أمر بالغ الأهمية لتحسين أداء الناقل في البيئات القاسية. يحقق تصميمهم توازنًا بين المتانة والكفاءة والفعالية من حيث التكلفة ، ويستمر في التطور لمواجهة تحديات نقل المواد بالجملة الحديثة.
