بكرة انحناء الذيل

توفر Hubei Xin Aneng ضمانًا لمدة 5 سنوات على الأقل لبكرة Tail Bend القياسية. نحن نركز على إدارة الإنتاج، وصولاً إلى نظافة أرضية المصنع. نحن نؤمن بأن إدارة الإنتاج تعكس جودة المنتج. فقط من خلال إلزام أنفسنا بمعايير صارمة يمكننا إنتاج منتجات عالية الجودة وخدمة عملائنا بفعالية. لا تنعكس مراقبة الجودة لدينا في التصميم فحسب، بل تنعكس أيضًا في شراء المواد الخام، ومهارات العمال وتدريبهم عالي الجودة، ودقة معدات الإنتاج، وما إلى ذلك. ومن خلال توفير منتجات وخدمات عالية الجودة، نأمل أن ننمو معًا مع عملائنا وإفادة مستخدمي شركائنا.

إرسال استفسار

وصف المنتج

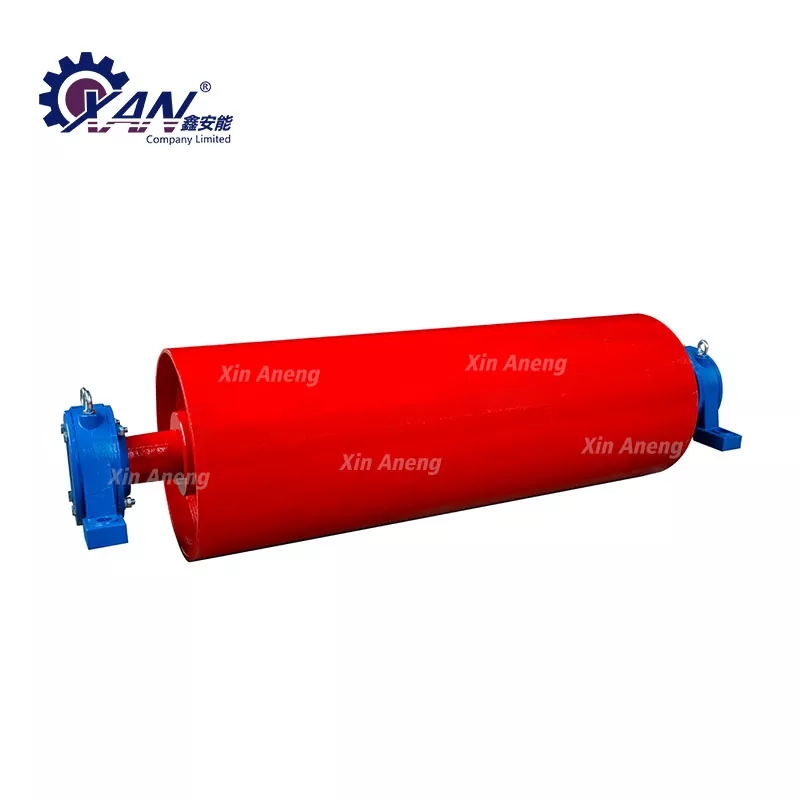

تعتبر بكرة ثني الذيل من Xin Aneng، والتي تسمى أيضًا أسطوانة إعادة التوجيه، جزءًا مهمًا من نظام الحزام الناقل. وتتمثل مهمتها الرئيسية في تغيير اتجاه بكرة ثني الذيل الخاصة بـ Xin Aneng. بحيث يمكن نقل العناصر في الاتجاه المعاكس. في أنظمة الحزام الناقل، تُستخدم بكرة Tail Bend الخاصة بـ Xin Aneng على نطاق واسع في العديد من الأماكن، وتلعب دورًا رئيسيًا في ضمان استقرار ودقة المواد أثناء النقل.

مبدأ العمل لبكرة ثني الذيل من Xin Aneng هو أنه بعد بدء تشغيل المحرك، تبدأ بكرة ثني الذيل من Xin Aneng في الدوران. تدخل المادة إلى أسطوانة إعادة التوجيه مع حركة الأسطوانة ويتم إحضارها إلى أحد جوانب الأسطوانة. في هذه العملية، يتم تغيير اتجاه حركة المادة، وبالتالي تحقيق تغيير في اتجاه النقل.

بالإضافة إلى ذلك، فإن بكرة انحناء الذيل من Xin Aneng مناسبة أيضًا لتحولات الحزام الناقل، مثل تعدين الفحم، أو الذهب، أو المحاجر، أو مطاحن الصخور أو الحجارة، أو محطات توليد الطاقة، أو مصانع الأسمنت، أو مصانع الصلب، أو مصانع غسيل الفحم، أو أعمال الملح، أو مصانع الأسمدة، أو المرافق. من الموانئ البحرية أو المطار، الناقل البري وما إلى ذلك. في هذه السيناريوهات، يمكن لبكرة انحناء الذيل الخاصة بـ Xin Aneng توجيه المواد بشكل فعال للدوران، مما يضمن سلاسة واستقرار المواد أثناء النقل.

تجدر الإشارة إلى أن تصميم واختيار بكرة Tail Bend الخاصة بـ Xin Aneng يجب أن يتم تحديده وفقًا لنظام الحزام الناقل المحدد وسيناريوهات الاستخدام. على سبيل المثال، عوامل مثل عرض الحزام الناقل، السرعة، نوع المادة، وما إلى ذلك تحتاج إلى الأخذ في الاعتبار لضمان أن بكرة الانحناء الخلفية الخاصة بـ Xin Aneng يمكنها تلبية الاحتياجات الفعلية. وفي الوقت نفسه، يلزم أيضًا إجراء صيانة وفحص منتظم أثناء الاستخدام لضمان التشغيل الطبيعي وإطالة عمر الخدمة.

بعد تجميع الأسطوانة، يجب أن يتوافق تسامح الجريان الشعاعي للدائرة الخارجية مع المتطلبات الواردة في الجدول أدناه.

الوحدة: مم

بكرة د		200～800	1000~1600	1800
التسامح جريان دائري شعاعي	بكرة بكرة غير متخلفة	0.6	1.0	1.5
التسامح جريان دائري شعاعي	البكرة المتخلفة	1.1	1.5	2.0

D	D	A	L	L1	L2	I	M	H	D	B	س
500	501	850	600	600	505	115	71	23	16	55	55
650	501	1000	750	750	582	125	91	23	16	72	72
650	531	1000	750	750	732	175	91	23	17	71	71
500	504	1300	950	800	771	175	130	23	91	71	91
	631				871	115	130	23	91	91	91
	601				900	225	140	23	110	91	110
1000	531	1500	1150	1300	871	255	170	23	120	110	110
	601				200	225	140	23	110	110	110
	1000				1000	225	130	23	150	150	150
1220	531	1750	1400	1350	1025	225	130	33	110	110	110
	601				1058	275	220	33	150	120	110
	1000				1065	235	170	33	170	110	120
	1250				1150	235	180	33	140	150	110
1420	801	2000	1600	1450	1150	275	130	ه3	110	120	150
	1000				1190	215	140	ه3	110	110	110
	1250				1150	235	130	ه3	150	150	170
	1400				1300	335	200	ه3	160	110	150

محامل البكرة هي محامل FAG أو SKF.

المعلمات التقنية الرئيسية للتدفق الشعاعي للأسطوانة للدائرة الخارجية للأسطوانة

بكرة انحناء الذيل

φ 800 مم 1.05 مم

φ＞800mm≤1.40mm

محرك البكرة

φ 800 مم 1.05 مم

φ＞800mm≤1.40mm

دقة التوازن الثابت G40

مصنعنا:

شركتنا لديها نظام شامل لضمان الجودة. قبل أن يبدأ الإنتاج، سوف نقوم بتقديم خطة شاملة لضمان الجودة لهذا المشروع. تتضمن هذه الخطة إجراءات ضمان الجودة، والأساليب التنظيمية، ومؤهلات الموظفين المعنيين، وضوابط لجميع الأنشطة التي تؤثر على جودة المشروع مثل التصميم والمشتريات والتصنيع والنقل والتركيب والتكليف والصيانة. لقد خصصنا موظفين مسؤولين عن أنشطة ضمان الجودة.
