المجموعة الأسطوانةهو عنصر أساسي في ناقل الحزام ، المسؤول عن دعم حزام النقل وتقليل مقاومة الجري. تؤثر جودة التجميع بشكل مباشر على الاستقرار ، وحياة الخدمة ، وضوضاء التشغيل للناقل. التفاصيل التالية: النقاط الرئيسية لتجميع مجموعة الأسطوانة من أربعة أبعاد: إعداد ما قبل التجميع ، وعملية التجميع الأساسية ، لضمان عملية تجميع موحدة وفعالة.
1. إعداد ما قبل التجميع: ضع الأساس وتجنب المخاطر
قبل التجميع ، يتم إكمال ثلاث مهام أساسية - "فحص المواد ، وإعداد الأدوات ، وتنظيف البيئة" - لتجنب إعادة صياغة أو مخاطر الجودة الناجمة عن الإغفالات الأولية.
1.1 عد المواد وفحص الجودة
● تحقق من المكونات الأساسية للمجموعة الأسطوانة الأولى تلو الأخرى: بكرات (بما في ذلك الأجسام الأسطوانة ، والمباني المحلية ، والمحامل ، وأختام الزيت) ، والأقواس ، والأعمدة ، والسحابات (البراغي ، والمكسرات ، والغسالات) ، وما إلى ذلك.
● فحص جودة المكونات الرئيسية:
◆ الجسم الأسطوري: لا توجد نتوءات أو تشوه أو صدأ على السطح ؛ سماكة جدار موحدة (يتوفر فحص بقعة مع الفرجار) ؛ العلب الحاملة في كلا الطرفين ملحومة بحزم (لا يوجد لحام أو تشققات كاذبة).
◆ المحامل: دوران مرن دون التشويش أو الضوضاء غير الطبيعية ؛ أغطية الختم سليمة (لمنع دخول الغبار والزيت) ؛ تتطابق النماذج مع الرسومات (على سبيل المثال ، Bulling Ball Bearings Deep Groove 6204 ، 6205).
◆ الأقواس: تلبي المواد المتطلبات (معظمها من الصلب Q235) ؛ لا توجد نوبات أو تشوه في مفاصل اللحام ؛ الموضع الدقيق لثبات التثبيت (قطر الفتحة يطابق البراغي ، مع خطأ ≤ 0.5 مم).
1.2 الأداة وإعداد المواد المساعدة
● الأدوات الأساسية: وجع عزم الدوران (ضروري لضمان أن عزم الدوران الذي يلتزم بتشديد الترباس يلبي المعايير) ، وجع قابل للتعديل ، وجع المقبس السداسي ، والفرار (لقياس الأبعاد) ، ومقياس المشاعر (لقياس الفجوات) ، يتم محققة المطاط (لتجنب الأضرار التي لحقت بالمكونات من الصلبة) ، وتحمل أدوات التثبيت.
● المواد المساعدة: الشحوم (مطابقة المحامل ، مثل الشحوم رقم 2 المستندة إلى الليثيوم ، المستخدمة في التزييت) ، مثبط الصدأ (تم رشه على مفاصل اللحام بين الأقواس بعد التجميع) ، وتنظيف القماش (لمسح بقع الزيت على المكونات).
1.3 متطلبات بيئة التجميع
● يجب أن يكون الموقع مسطحًا وجافًا ، وتجنب البيئات الرطبة (لمنع الصدأ المكون) والبيئات المتربة (لمنع الشوائب من دخول المحامل).
● وضع منصات واقية (على سبيل المثال ، منصات مطاطية ، ألواح خشبية) لمنع الخدوش على جسم الأسطوانة الناجم عن ملامسة مباشرة مع الأرض.
2. عملية التجميع الأساسية: تعمل بالتسلسل وضمان الدقة
تجميعمجموعة الأسطوانةيجب اتباع تسلسل "تجميع أول وحدة أسطوانة → ثم قم بتجميع القوس → إصلاح والتحقق". يجب التحكم في الدقة في كل خطوة لتجنب اختلال المكون.
الخطوة 1: مجموعة وحدة الأسطوانة (جوهر النواة)
وحدة الأسطوانة هي "وحدة التنفيذ" لمجموعة الأسطوانة ، التي تتكون من الجسم الأسطوانة والمحامل والعمود وختم الزيت. أثناء التجميع ، ركز على ضمان "المحامل المرنة وختم موثوق".
1.1 تجميع المحامل والمباني المحلية
أولاً ، قم بتطبيق كمية صغيرة من الشحوم على الجدار الداخلي للسكن المحمل (طبقة رقيقة تغطي الجدار الداخلي كافية ؛ قد يتسبب الشحوم المفرطة في تسخين المحمل).
● استخدم مكبسًا للضغط بسلاسة على المحمل في غلاف الحمل (نقطة تطبيق القوة على الحلقة الخارجية المحمل ؛ الضغط على الحلقة الداخلية محظورة). تأكد من عدم وجود فجوة بين المحمل والسكن الحامل (الفحص مع مقياس الشعور متاح ، مع فجوة 0.05 مم).
● قم بتركيب ختم الزيت: قم بتضمين ختم الزيت (معظمه من ختم الزيت ذو الشوطين المزدوج) في أخدود السكن المحمل. تأكد من توصيل ختم الزيت بإحكام بالحلقة الخارجية المحمول دون انحراف (لمنع تسرب الشحوم أو دخول الغبار أثناء التشغيل).
1.2 تجميع العمود والجسم الأسطوري
● تمرير العمود (مع سطح أملس ولا توجد نطق) من خلال الحلقة الداخلية المحمولة في أحد طرفي الجسم الأسطوانة ، وادفعه بلطف إلى الحلقة الداخلية الحاملة في الطرف الآخر. تأكد من أن العمود متصل بالكامل بالخاتم الداخلي المحمل (بدون رخاوة).
● اختبار دوران الجسم الأسطوري: تدوير الجسم الأسطوري باليد ؛ يجب أن تدور بمرونة دون تشويش أو ضوضاء غير طبيعية ، ويجب أن يكون الجمود الدوراني موحدًا (لا "شعور متعثر"). إذا كان هناك تشويش ، فقم بالتفكيك وتحقق مما إذا كان المحمل مثبتًا في الاتجاه المعاكس أو إذا كانت هناك شوائب.
الخطوة 2: تجميع وحدة الأسطوانة والقوس
القوس هو "إطار الدعم" لمجموعة الأسطوانة. من الضروري ضمان الموضع الدقيق لوحدة الأسطوانة على القوس لتجنب انحراف حزام النقل.
2.1 وضع وحدة الأسطوانة

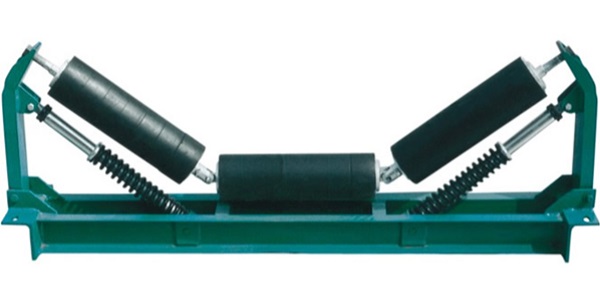

● وفقًا لمتطلبات الرسومات ، ضع وحدات الأسطوانة المجمعة (تحتوي مجموعة أسطوانة واحدة عادة على 2-5 وحدات أسطوانة ؛ على سبيل المثال ، تحتوي "مجموعة أسطوانة متوازية" على 3 وحدات ، وتتضمن "مجموعة الحوض الأسطوانة" 2 بكرات جانبية + 1 أسطوانة متوسطة) في الأخدود المتصلة من Bracket.

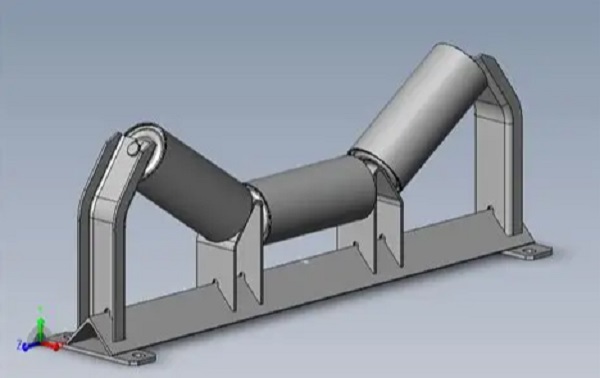

● يجب إيلاء اهتمام خاص لمجموعة الأسطوانة الحوض: يجب قياس الزاوية بين البكرات الجانبية والأسطوانة الوسطى (عادةً 30 درجة ، 35 درجة ، 45 درجة ، وفقًا لمتطلبات الرسم) بزاوية حاكم ، مع خطأ ≤ 1 ° (الانفصال الزاوية سيؤدي إلى قوة غير مستوية على الحزام العليا ، مما يؤدي إلى الانفصال بسهولة).
2.2 إصلاح الترباس
● تمرير البراغي من خلال الثقوب المتصاعدة للقوس وثقوب الإسكان الحاملة للوحدة الأسطوانة ، وضعت على الغسالات (غسالة زنبركية مسطحة + لمنع التغلب) ، وتشديد المكسرات أولاً باليد.
● استخدم مفتاح عزم الدوران لتشديد البراغي وفقًا لعزم الدوران المحدد في الرسومات (على سبيل المثال ، عادة ما يكون عزم الدوران لبراغي M10 25-30n · m ، وبالسراخ M8 هو 15-20n · m). يحظر عزم الدوران المفرط (الذي قد يسبب كسر الترباس) أو عزم الدوران غير الكافي (الذي قد يسبب تخفيفًا أثناء التشغيل).
● تسلسل تشديد: تشديد بشكل متماثل (على سبيل المثال ، يجب تشديد 4 مسامير في "تسلسل قطري" لتجنب تشوه الأقواس).
الخطوة 3: التحقق بشكل عام وتعديل
بعد التجميع ، قم بإجراء فحص شامل لتصحيح الانحرافات في الوقت المناسب:
● استخدم مستوى للكشف عن السطح السفلي للقوس: تأكد من أن القوس أفقي (الانحراف الأفقي ≤ 0.5 مم/م). إذا كان يميل ، فاضبط الحشوات (مكان حشيات في أسفل القوس ؛ يحظر الانحناء القسري للقوس).
● تحقق من التوازي في وحدات الأسطوانة: بكرات الجانبية للحوضمجموعة الأسطوانةيجب توزيعها بشكل متماثل على جانبي الأسطوانة الوسطى ، مع خطأ بالتوازي ≤ 0.3 مم/م (الكشف عن طريق عملية سحرة الحبل: اسحب خطًا مستقيمًا في كلا طرفي البكرات وقياس اختلاف المسافة بين البكرات والخط المستقيم).
● قم بتدوير جميع البكرات مرة أخرى: تأكد من تدوير جميع البكرات بمرونة دون "التشويش الفردي". إذا كان هناك التشويش ، تفكيك وتحقق من تجميع المحامل أو المهاوي.
-
