كيف يمكن للأسطوانة الوسيطة الحاملة تحسين أداء الناقل، وعمر الحزام، وكفاءة التعامل مع المواد

شين أنينجلوازمتحمل الأسطوانة المهملحلول مصممة لدعم الجانب المحمل من سيور النقل مع تقليل ترهل الحزام ومقاومة التشغيل والتآكل غير الضروري. بفضل التصميم الذي يركز على الدوران المستقر، والختم الموثوق به، والتحكم في الجريان الشعاعي، يمكن لهذه الأسطوانات أن تدعم تطبيقات معالجة المواد السائبة المطلوبة، كما أنها مصممة لما يصل إلى 30000 ساعة من الخدمة في ظل ظروف العمل العادية.

تعتبر الأسطوانة الوسيطة الحاملة أحد المكونات الأساسية في نظام الحزام الناقل لأنها تدعم بشكل مستمر كلاً من الحزام الناقل والمواد التي يتم نقلها. تساعد وحدات التباطؤ المختارة بشكل صحيح في الحفاظ على شكل الحزام، وتوزيع الحمل، وتقليل الاحتكاك، وتعزيز النقل المستقر. يشرح هذا الدليل كيفية عمل وحدات التباطؤ، ومكوناتها الرئيسية، وعوامل الأداء، والتكوينات المتاحة، واعتبارات الاختيار، وممارسات الصيانة. كما أنه يفحص أيضًا سبب ضرورة أخذ دقة الأسطوانة، والمحامل، والختم، وجودة المواد، وظروف تشغيل الناقل في الاعتبار عند اختيار مورد التباطؤ.

جدول المحتويات

1. ما هي أسطوانة المهمل الحاملة؟
2. كيف تعمل الأسطوانة الوسيطة الحاملة؟
3. ما هي المكونات الرئيسية؟
4. ما هي الفوائد التي تقدمها؟
5. ما هي أنواع حمل التباطؤ المتوفرة؟
6. كيف يجب عليك اختيار الأسطوانة المناسبة؟
7. ما هي العوامل التقنية التي تؤثر على الأداء؟
8. كيف يمكن إطالة عمر الناقل الوسيط؟
9. الأسئلة المتداولة
10. خاتمة

ما هي أسطوانة المهمل الحاملة؟

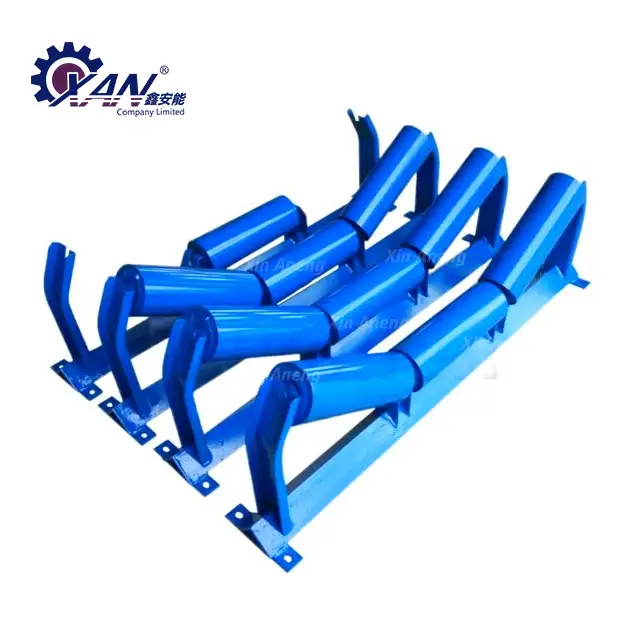

إن الأسطوانة الوسيطة الحاملة عبارة عن مكون ناقل دوار مثبت أسفل جانب الحمل للناقل الحزامي. وظيفتها الأساسية هي دعم الحزام والمواد السائبة الموضوعة عليه أثناء تحرك الحزام على طول مسار النقل.

على عكس بكرة قيادة الناقل، التي توفر القوة الدافعة، يوفر التباطؤ بشكل أساسي الدعم الميكانيكي والاتصال المتدحرج المتحكم فيه. عادةً ما يتم ترتيب البكرات المتعددة كمجموعة وسيطة، مما يسمح للحزام بالحفاظ على المظهر الجانبي المناسب أثناء حمل المواد.

اعتمادًا على تصميم الناقل، يمكن تكوين وحدات التباطؤ الحاملة كوحدات تباطؤ قياسية، أو ترتيبات مسطحة، أو تصميمات موجهة نحو التأثير، أو تكوينات ذاتية المحاذاة، أو حلول على شكل حرف V. يعتمد التكوين الصحيح على عرض الحزام، وخصائص المواد، وسرعة الناقل، وظروف التحميل، ومتطلبات التثبيت.

بالنسبة للمصنعين ومتكاملي الأنظمة، فإن اختيار الأسطوانة الوسيطة الحاملة المناسبة لا يعد مجرد قرار شراء للمكونات. إنه يؤثر بشكل مباشر على استقرار الناقل، وتتبع الحزام، واستهلاك الطاقة، وتكرار الصيانة، وعمر التشغيل.

كيف تعمل الأسطوانة الوسيطة الحاملة؟

أثناء التشغيل، يتحرك الحزام الناقل عبر سلسلة من الأسطوانات الدوارة. عندما يتم تحميل المواد السائبة على الحزام، يتم نقل وزنها من خلال الحزام إلى مجموعة التباطؤ ومن ثم إلى إطار الناقل.

يؤدي ترتيب الحمل المصمم جيدًا عدة وظائف في وقت واحد:

• يدعم وزن الحزام الناقل الفارغ.
• يدعم حمولة المواد التي يتم نقلها.
• يساعد في الحفاظ على ملف تعريف الحزام المقصود.
• يقلل من ترهل الحزام بين نقاط الدعم.
• يحد من مقاومة التدحرج أثناء النقل.
• يساعد في الحفاظ على نقل المواد بسلاسة.
• يقلل من الضغط غير الضروري على الحزام الناقل.

في الناقل النموذجي ذو الحوض الصغير، يتم وضع عدة بكرات بزاوية لتشكيل الحوض الصغير. يزيد هذا التكوين من قدرة الحزام على الاحتفاظ بالمواد السائبة ويمكنه تحسين قدرة النقل دون الحاجة إلى عرض الحزام الزائد.

ما هي المكونات الرئيسية؟

تعتمد موثوقية ناقل الحركة الوسيط على تفاعل عدة مكونات بدلاً من غلاف الأسطوانة وحده. يمكن أن تشتمل مجموعة وحدة التباطؤ للحمل النموذجية على عمود، ومحامل، وموانع تسرب، وأغطية طرفية، ومقاعد محامل، وأنبوب أسطواني، وتزييت مناسب.

لهذا السبب، يجب أن تشمل مراقبة الجودة المواد الخام والمحامل والأختام ودقة الإنتاج وعمليات التجميع والفحص النهائي بدلاً من التركيز فقط على المظهر الخارجي للأسطوانة.

ما هي الفوائد التي تقدمها؟

1. دعم أفضل للحزام

الدعم المستمر يقلل من ترهل الحزام الزائد ويساعد في الحفاظ على سطح نقل مستقر. وهذا مهم بشكل خاص عندما يتعامل الناقل مع المواد السائبة الثقيلة أو المحملة بشكل مستمر.

2. تقليل تآكل الحزام

يساعد توزيع حمل المواد بالتساوي على تقليل الضغط الموضعي على الحزام. يمكن أن يؤدي الدوران الصحيح للأسطوانة أيضًا إلى تقليل الاحتكاك غير الضروري بين الحزام ونظام الدعم.

3. التعامل مع المواد بشكل أكثر سلاسة

يسمح دوران التباطؤ المستقر للحزام بالتحرك باستمرار على طول مسار الناقل. يمكن أن يساهم ذلك في تدفق المواد بشكل أكثر سلاسة وتقليل الاضطرابات التشغيلية.

4. عمر خدمة أطول للحزام الناقل

عندما يتم دعم الحزام بشكل صحيح ويتم التحكم في مقاومة التدحرج، يمكن تقليل الضغط الميكانيكي غير الضروري. وبمرور الوقت، قد يساهم ذلك في إطالة عمر الحزام وتقليل تكاليف الاستبدال.

5. متطلبات صيانة أقل

يمكن للمحامل الموثوقة، والختم الفعال، والتصنيع الدقيق، والمواد المناسبة أن تقلل من تكرار استبدال التباطؤ المبكر وتوقف الناقل غير المخطط له.

ما هي أنواع حمل التباطؤ المتوفرة؟

لا يوجد تكوين واحد لوحدة التباطؤ يناسب كل ناقل. تتطلب تخطيطات الناقل المختلفة وظروف مناولة المواد ترتيبات دعم مختلفة.

• وحدات التباطؤ القياسية:يشيع استخدامها على الجانب المحمل من سيور نقل المواد السائبة لتشكيل شكل الحوض الصغير.
• العاطلون المسطحون:مناسب للتطبيقات التي تتطلب ملف تعريف الحزام المسطح.
• العاطلون عن التأثير:مصمم للمناطق التي تسقط فيها المواد على الحزام ويتطلب الأمر امتصاصًا إضافيًا للصدمات.
• محاذاة ذاتية للتباطؤ:يستخدم للمساعدة في التحكم في تتبع الحزام وتقليل انحراف الحزام.
• العاطلون على شكل V:يستخدم لتكوينات ناقلة معينة حيث يفضل ترتيب الدعم على شكل حرف V.

عند تصميم أو ترقية نظام النقل، يجب اختيار نوع التباطؤ مع الحزام، والبكرة، والقوس، ونقطة التحميل، وهيكل الناقل الإجمالي بدلاً من معاملته كمكون معزول.

كيف يجب عليك اختيار الأسطوانة المناسبة؟

يتطلب اختيار الأسطوانة الصحيحة أكثر من مجرد مطابقة رقم جزء الكتالوج. يجب على المهندسين وفرق الشراء تقييم بيئة التشغيل الكاملة.

1. تحديد عرض الحزام:تتطلب الأحزمة الأوسع عمومًا أنظمة دعم أكبر وأكثر ملاءمة.
2. التحقق من سرعة الحزام:تضع السرعات الأعلى متطلبات أكبر على الاستقرار الدوراني، والتوازن، والمحامل، والختم.
3. تقييم قدرة النقل:يجب أن يدعم ترتيب الأسطوانة كلاً من وزن الحزام والحد الأقصى لحمل المواد.
4. النظر في خصائص المواد:قد تتطلب المواد الكاشطة أو المتربة أو الرطبة أو اللزجة أو المسببة للتآكل اختيارات محددة للمواد والختم.
5. مراجعة شروط التثبيت:يمكن أن تؤثر درجة الحرارة والرطوبة والتعرض للغبار والتركيب الخارجي وظروف التنظيف على اختيار الأسطوانة.
6. تأكيد توافق الأبعاد:يجب أن تتوافق أبعاد العمود وقطر الأسطوانة وتكوين الإطار وأبعاد التثبيت مع الناقل.

على سبيل المثال، يمكن لبيانات أداء ناقل الحركة المنشورة أن تغطي عرض الحزام من 500 مم تقريبًا إلى 2400 مم، مع اختلاف قدرة النقل وفقًا لعرض الحزام وسرعة الحزام. يوضح هذا سبب ضرورة تأكيد معلمات التشغيل قبل الانتهاء من المواصفات.

ما هي العوامل التقنية التي تؤثر على الأداء؟

تعد الدقة أحد أهم الاعتبارات عند تقييم أسطوانة النقل الصناعية. يمكن أن يؤدي الجريان الشعاعي المفرط إلى زيادة الاهتزاز والمقاومة، في حين أن ضعف أداء المحمل أو الختم يمكن أن يؤدي إلى تقصير عمر الخدمة.

وفقاً للمعلومات التقنية المتاحة، فإن بكرات Xin Aneng تستخدم محامل متخصصة، وشحوم ذات أساس الليثيوم، وختم داخلي وخارجي. تم تحديد المنتج لمدة تصل إلى 30000 ساعة في ظل ظروف العمل العادية، على الرغم من أن عمر الخدمة الفعلي سيعتمد على التحميل والسرعة والبيئة والصيانة والتركيب وعوامل التشغيل الأخرى.

كيف يمكن إطالة عمر الناقل الوسيط؟

حتى التباطؤ المُصنع جيدًا يتطلب التركيب والصيانة المناسبة. يمكن أن يساعد برنامج الصيانة الوقائية في تحديد المشكلات قبل أن تتطور إلى فشل في الحزام أو الناقل.

• افحص الأسطوانات بانتظام للتأكد من عدم وجود ضوضاء أو اهتزازات غير طبيعية.
• تحقق من وجود علامات دوران مضبوط أو عالي المقاومة.
• فحص الأختام بحثًا عن أي ضرر أو تلوث واضح.
• مراقبة تتبع الحزام والتحقق من انحراف الحزام المستمر.
• قم بإزالة المواد المتراكمة حول مجموعة الأسطوانة.
• تحقق من إطارات التثبيت والأعمدة للتأكد من عدم وجود ارتخاء أو تشوه.
• استبدل الأسطوانات التالفة على الفور لمنع تلف الحزام الثانوي.
• احتفظ بسجلات الصيانة لتحديد أنماط الفشل المتكررة.

يعد الفحص الروتيني مهمًا بشكل خاص في بيئات التعدين والركام والموانئ وتوليد الطاقة والأسمنت والمعادن وغيرها من بيئات مناولة المواد السائبة حيث قد تعمل الناقلات لفترات طويلة تحت أحمال كبيرة.

الأسئلة المتداولة

ما هو الغرض الرئيسي من حمل الأسطوانة المهملة؟

والغرض الرئيسي هو دعم الجانب المحمل من الحزام الناقل والمواد التي يتم نقلها. فهو يساعد في الحفاظ على شكل الحزام، وتقليل الترهل، والتحكم في مقاومة التدحرج، وتعزيز التعامل المستقر مع المواد.

ما هو الفرق بين العاطل الحامل والعاطل العائد؟

يدعم جهاز التباطؤ الحامل جانب الحمل المحمل من الحزام، بينما يدعم جهاز التباطؤ الراجع جانب العودة الفارغ أثناء تحرك الحزام للخلف نحو منطقة تحميل الناقل.

كيف يختلف التباطؤ الحامل عن التباطؤ التصادمي؟

إن وحدة التباطؤ الحاملة القياسية تدعم بشكل أساسي الحزام والمواد أثناء النقل. يتم وضع وحدة التباطؤ بشكل عام في مناطق التحميل حيث تؤدي المواد المتساقطة إلى إنشاء قوى تصادم أعلى وتتطلب حماية إضافية للحزام.

ما هي المدة التي يمكن أن تستمر فيها الأسطوانة الوسيطة الحاملة؟

يعتمد عمر الخدمة على الحمل والسرعة والمواد والبيئة والتركيب والصيانة وجودة التحمل والختم. تحدد شركة Xin Aneng ما يصل إلى 30,000 ساعة في ظل ظروف العمل العادية، ولكن يجب تقييم الأداء الفعلي وفقًا للتطبيق المحدد.

ما هي المعلومات التي يجب على المشترين تقديمها عند الطلب؟

يجب على المشترين عادةً توفير عرض الحزام، وسرعة الحزام، وقدرة النقل، وخصائص المواد، وترتيب الناقل، وقطر الأسطوانة، وأبعاد العمود، وبيئة التثبيت، وأي متطلبات فنية أو أبعاد قابلة للتطبيق. إن توفير المعلومات الكاملة يساعد الشركة المصنعة على التوصية بالتكوين المناسب.

خاتمة

قد تكون الأسطوانة الوسيطة الحاملة مكونًا صغيرًا نسبيًا داخل نظام ناقل كامل، ولكن تأثيرها على دعم الحزام، واستقرار مناولة المواد، والتآكل، والصيانة، وكفاءة التشغيل الإجمالية يكون كبيرًا. إن المزيج الصحيح من هيكل الأسطوانة، والمحامل، والأختام، والتشحيم، ودقة الأبعاد، والتصميم الخاص بالتطبيقات يمكن أن يساعد مشغلي الناقلات على تحقيق أداء أكثر موثوقية على المدى الطويل.

بالنسبة للمشاريع التي تتطلب مكونات ناقل يمكن الاعتماد عليها، يوفر حل Carrying Idler Roller من Xin Aneng خيارًا لتطبيقات نقل المواد السائبة المطلوبة. إذا كنت تقوم باختيار بكرات لناقل جديد، أو استبدال وحدات التباطؤ الموجودة، أو تطوير نظام نقل مخصص،اتصل بنامع عرض الحزام والسرعة والقدرة وظروف التشغيل لمناقشة الحل المناسب لمشروعك.
