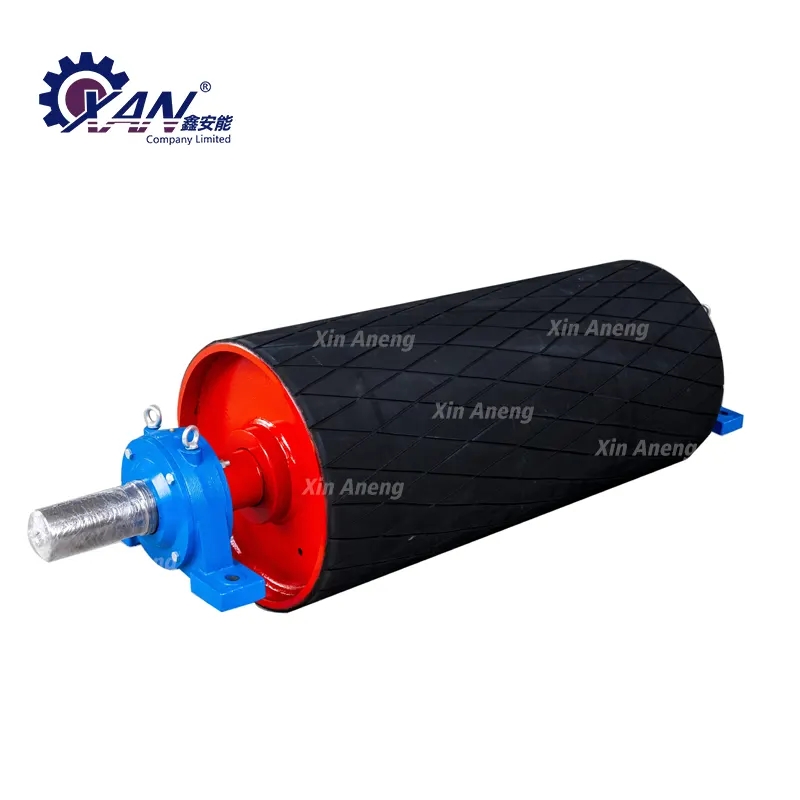

تكنولوجيا المعالجة والتصنيع والمواد الخاصة ببكرة محرك Xin Aneng
1. يتم لحام الأسطوانة عن طريق اللحام المحمي بغاز ثاني أكسيد الكربون واللحام القوسي المغمور، ويتم تلدين الجسم بالكامل بالفرن لإزالة الإجهاد. قم بحفر الثقب الداخلي لضمان الاتصال بين مبيت العجلة والعمود.
2. إن عمود بكرة القيادة الخاص بـ Xin Aneng مصنوع من فولاذ 45 عالي الجودة، والذي تم تدويره بشكل خشن واختبار الخلل بالموجات فوق الصوتية، ثم يتم إخماده وتلطيفه، ثم تحويله جيدًا وطحنه.
3. من أجل ضمان جودة البرميل، يجب فحص جميع البراميل بشكل كامل، ويجب فحص جودة كل لحام من البرميل بواسطة UT وأرشفتها. يجب فحص اللحامات الموجودة في الأسفل عن طريق التلوين. إذا كان هناك أي عيوب، فيجب إزالتها في الوقت المناسب باستخدام تلاعب بقوس الكربون ثم إعادة لحامها.
4. من أجل ضمان التشغيل السلس، تم أيضًا وضع الأسطوانة من خلال منصة اختبار التوازن الثابت، وتم إجراء اختبارات التوازن الثابت وفقًا صارمًا للمتطلبات القياسية. يتم إجراء تجربة التوازن الثابت وفقًا لمستوى G40.
5. تستخدم شركتنا أجهزة كشف الخلل بالموجات فوق الصوتية لإجراء كشف الخلل على بكرة القيادة الخاصة بـ Xin Aneng.
1. سطح كل بكرة القيادة مصنوع من المطاط المصبوب المنشوري. تتكون الطبقة المطاطية السطحية من غطاء مطاطي مبركن. سماكة الطبقة المطاطية السطحية لا تقل عن 14 ملم، وصلابة الطبقة المطاطية السطحية لا تقل عن شور 70 درجة.
2. سطح بكرة القيادة أملس وغير مغطى بالغراء.
3. الطبقة اللاصقة مضمونة لتكون خالية من العيوب مثل التصفيح والتقرح. تتوافق الخصائص الفيزيائية والميكانيكية للغراء العلوي والغراء السفلي مع اللوائح ذات الصلة في GB10595-2017.
بعد تجميع الأسطوانة، يجب أن يتوافق تسامح الجريان الشعاعي للدائرة الخارجية مع المتطلبات الواردة في الجدول أدناه.
الوحدة: مم
بكرة د |
200~800 |
1000~1600 |
1800 |
|
التسامح جريان دائري شعاعي |
بكرة بكرة غير متخلفة |
0.6 |
1.0 |
1.5 |
البكرة المتخلفة |
1.1 |
1.5 |
2.0 |
محامل البكرة هي محامل FAG أو SKF.
المعلمات التقنية الرئيسية لنفاد الأسطوانة الشعاعية للدائرة الخارجية للأسطوانة
بكرة انحناء الذيل
φ 800 مم 1.05 مم
φ>800mm≤1.40mm
محرك البكرة
φ 800 مم 1.05 مم
φ>800mm≤1.40mm
B | D | A | L | L1 | L2 | K | M | N | Q | P | H | h | hl | d | ب1 | س | محور المتداول
|
الأسطوانة السلسة
|
الأسطوانة السطحية المطاطية
|
500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | 0 | 280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25 |
650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32.6 |
650 | 630 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 29600 | 45.4 |
800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40.1 |
800 | 630 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 36700 | 56.1 |
800 | 800 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 55900 | 85.5 |
1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70.1 |
1000 | 800 | 1500 | 1150 | 1945 | 900 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106.8 |
1000 | 1000 | 1500 | 1150 | 2020 | 930 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | 177.5 | |
1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84 |
1200 | 800 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 83700 | 128.1 |
1200 | 1000 | 1750 | 1400 | 2270 | 1055 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | - | 213 |
1200 | 1250 | 1750 | 1400 | 2305 | 1065 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | 300 | |
1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 | 440 | 530 | 160 | 63 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149.2 |
1400 | 1000 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 249.25 |
1400 | 1250 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 350 |
1400 | 1400 | 2000 | 1600 | 2635 | 1200 | 335 | 200 | 120 | 590 | 680 | 220 | 63 | 181 | 170 | 40 | 40 | 3536 | - | 470 |
شركتنا لديها نظام شامل لضمان الجودة. قبل أن يبدأ الإنتاج، سوف نقوم بتقديم خطة شاملة لضمان الجودة لهذا المشروع. تتضمن هذه الخطة إجراءات ضمان الجودة، والأساليب التنظيمية، ومؤهلات الموظفين المعنيين، وضوابط لجميع الأنشطة التي تؤثر على جودة المشروع مثل التصميم والمشتريات والتصنيع والنقل والتركيب والتكليف والصيانة. لقد خصصنا موظفين مسؤولين عن أنشطة ضمان الجودة.
1. فحص ومراقبة المعدات؛
2.التحكم في المعدات أو المواد المشتراة؛
3. السيطرة على المواد.
4. التحكم في العمليات الخاصة.
5. الإشراف على البناء في الموقع.
6. نقاط شهود الجودة والجداول الزمنية.
