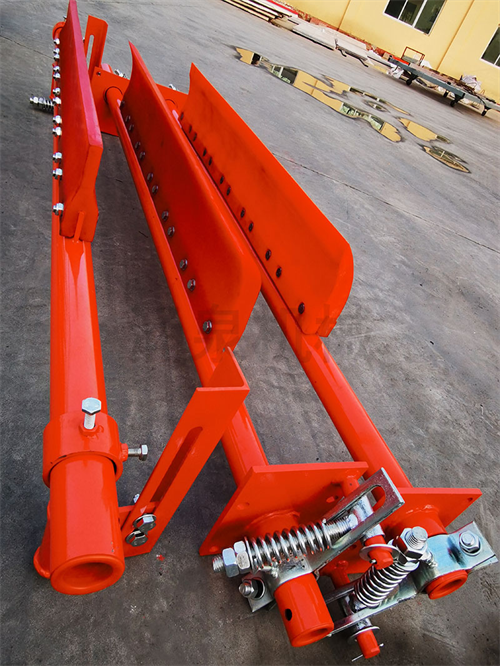

منظف المسار المزدوج ذو الوزن الموازن المضاد للحزام الناقل هو نوع جديد من المنظفات التي تتميز بخصائص الأداء المستقر وتأثير التنظيف الجيد وسهولة التفكيك والتجميع.
يشتمل منظف الناقل على كتلة بكرة ثابتة، وحبل سلكي، وقضيب توصيل، ومجموعة مكشطة مطاطية، وثقل الموازنة، ومحمل انزلاقي منقسم، ومجموعة مكشطة معدنية ومكونات أخرى، وفيما يلي مقدمة موجزة لكل مكون ووظيفته.
1. الحزام الناقل
يعد الحزام الناقل جزءًا مهمًا من الناقل، حيث تمثل تكلفة الحزام الناقل في الناقل 30٪ إلى 50٪ من تكلفة المعدات بأكملها، وتتطلب بعض ظروف العمل المحددة أن يتمتع الحزام الناقل بخصائص مقاومة التآكل، ومقاومة الحرارة، ومثبطات اللهب، ومقاومة الزيت ومقاومة الأوزون. أثناء تشغيل الناقل، يكون الحمل على الحزام الناقل معقدًا للغاية، ويخضع لضغط الانحناء من خلال الأسطوانة والأسطوانة بالإضافة إلى إجهاد الشد الطولي. تتجلى معظم أضرار الحزام في شكل تآكل وتمزق على سطح العمل وحوافه، والانهيار، والتمزق، والتقشير الناجم عن تأثير المواد الكبيرة والحادة. في تصميم المنظف، من الضروري تحديد مادة كتلة التنظيف المناسبة لتجنب تلف الحزام الناقل قدر الإمكان. لم يتم وصف سيور النقل بالتفصيل كأجزائها.
2. قم باللف ببساطة
تعد مجموعة الأسطوانات مكونًا مهمًا للناقل الحزامي، ووفقًا للدور الذي يلعبه الناقل، يمكن تقسيم الأسطوانة إلى فئتين: أسطوانة النقل والأسطوانة العكسية. تتمثل وظيفة أسطوانة القيادة في نقل عزم الدوران الناتج عن المحرك إلى الحزام الناقل.
يتضمن تبسيط الأسطوانة العكسية اتجاه الحزام الناقل في نهاية الناقل، وتوجيه زيادة زاوية التفاف بكرة النقل، وتوجيه جهاز الشد. في تصميم المنظف، يكون مخصصًا لأسطوانة محرك الرأس لناقل الحزام للخدمة الشاقة، ويحدد حجم اللفة عرض الحزام الناقل وعرض المنظف، والذي له دور توجيهي معين في تصميم المنظف. كما لم يتم وصف الأسطوانة بالتفصيل على أنها جزء أنظف.
3. كتلة بكرة ثابتة
تتكون مجموعة البكرات الثابتة من ثلاث بكرات، تلعب الأولى دور الرجوع للخلف، وتلعب البكرتين الثانية والثالثة دور تعديل المسافة بحيث يمكن وضع الثقل الموازن في وضع معقول.
4. حبل الأسلاك
يعد الحبل السلكي عنصرًا مهمًا يربط بين ثقل الموازنة وقضيب التوصيل.
5. قضيب توصيل
يعد قضيب التوصيل عنصرًا مهمًا يربط الحبل السلكي، والمكشطة المطاطية، والمكشطة المعدنية، والتي تلعب دورًا في توصيل الأجزاء العلوية والسفلية.
6. تجميع مكشطة المطاط
تشتمل مجموعة المكشطة المطاطية على أربع كاشطات مطاطية بنفس المواصفات، وعمود مكشطة مطاطي، ومقعد مكشطة، ومسمار تثبيت لمقعد الكاشطة وعمود الكاشطة، ومسمار تثبيت للمكشطة المطاطية ومقعد الكاشطة، وضلع مكشطة مطاطي، وصامولة رأس مكشطة مطاطية. تعتبر مجموعة المكشطة المطاطية مكونًا مهمًا في المنظف الشامل.
7. ثقل الموازنة
يتم توفير قوة الضغط للمكشطة المطاطية من خلال مجموعتين من أثقال الموازنة، تتكون كل منهما من أربع قطع من الحديد الزهر بوزن واحد يبلغ عشرة كجم وقطعتين من الحديد الزهر بوزن واحد يبلغ خمسة كجم.
8. انقسام محمل الانزلاق
إن المحمل المنزلق المنفصل أسهل في التركيب من المحمل المتداول، مما يوفر الراحة لعملية تجميع المنظف، ويتحمل قوة كبيرة، ولن يتحرك جزء العمل الخاص به في كثير من الأحيان بزاوية كبيرة، وهو أكثر ملاءمة لملء مادة التشحيم.
9. مجموعة مكشطة معدنية
تتكون مجموعة الكاشطة المعدنية من قطعة من الفولاذ المقاوم للتآكل مصنوعة من M13، وحامل مكشطة معدني، وعمود مكشطة معدني، وقضيب ضغط، وزنبرك ضغط، وعمود زنبركي ضغط، ومسمار تثبيت لمقعد الكاشطة وعمود الكاشطة، ومسمار ضبط لقضيب الضغط وعمود الكاشطة المعدني.
